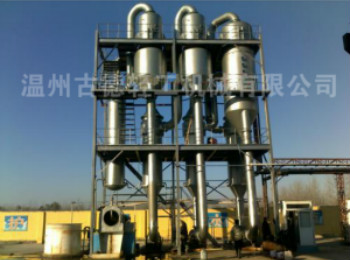

我們溫州古德輕工機械有限公司為雲南一企業專門設計了一套三效強製循環蒸發結晶器，使其能夠更高效且節能的處理含（Na+、Cl+）的低濃度廢水，客戶所需每天處理的物料有10噸左右，我們為其設計了蒸發量為1t/h的三效強製循環蒸發結晶器。

一、三效強製循環蒸發結晶器技術參數

（1）型號：GD-QX1000型
（2）蒸發量：1000kg/h
（3）進料物料：含（Na+、Cl+）的低濃度廢水
（4）耗蒸汽量： ~420kg/h（包括預熱、熱損）(蒸汽壓力0.09-0.098mpa)
（5）一效蒸發溫度 ≤85-90℃   二效蒸發溫度≤65-70℃  三效蒸發溫度≤45-50℃
（6）一效物料溫度 ≤93-98℃   二效物料溫度≤70-75℃  三效物料溫度≤50-55℃
（7）循環水量： 35T/h （進水29℃出水35℃）
（8）電機總功率：27.2 KW
（9）物料流向（Ⅱ→Ⅲ→I）
          蒸汽流向（I→Ⅱ→Ⅲ）
（10）設備尺寸：7.0×3.0×6m

二、強製循環蒸發器工藝介紹及設備特點

工藝介紹：本工藝采用三效順流連續進出料蒸發結晶，二效進料，順流至三效、逆流到一效高溫出料，一級預熱器利用三效分離器二次蒸汽作為物料預熱，二級預熱器利用一效加熱器生蒸汽冷凝水顯熱作為預熱。出料進入動態緩衝罐進行沉降排至離心機出晶，清液自流靜態緩衝罐,用回流泵抽至三效蒸發器內再蒸發，整個係統整體達到動態連續進出料。

設備特點：
1、以降低能耗的目的，采用三效以及雙級預熱。
2、以預防堵管的目的，采用出料反衝和設備強製循環。在溶液出晶體處均為傾斜管、且最低端設有蒸汽衝洗口與排汙口，出料管道與回流管道保溫。
3、設備連續進料，間歇出料；
4、設備冷凝水連續抽出；
5、溫度傳感器感應一、二、三效物料溫度，顯示實時溫度，方便監控；

設備的工藝製造後，三效強製循環蒸發結晶器的運行情況也都滿足客戶要求，使其廢水能夠順利排放，並產生效益。
